La anatomía de la precisión
Imagina un brazo de tocadiscos, pero miles de veces más rápido y preciso. Eso es, esencialmente, el bloque de actuador o "Head Stack Assembly" (HSA).

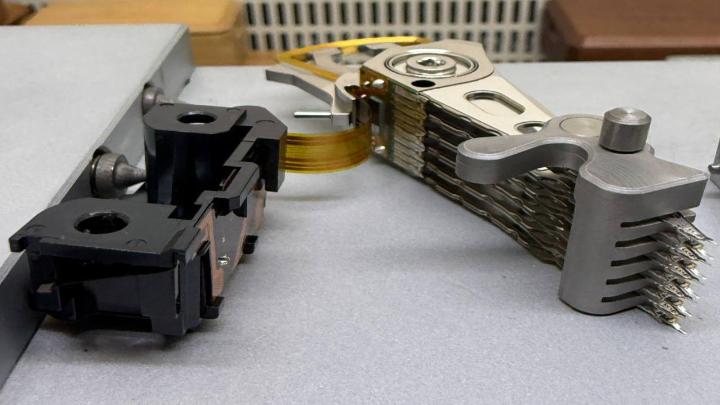

Aquí ves el bloque completo. Es una maravilla de la ingeniería de precisión. Lo que parecen "peines" son los brazos metálicos que sostienen los cabezales. Cada brazo tiene una pareja de cabezales para leer las dos caras de cada plato magnético. El "eje" que ves es el punto de pivote sobre el que gira todo el conjunto, impulsado por un potente electroimán.
- Eje del Actuador (Punto de pivote central).
- Cuerpo del Actuador (Estructura principal de aluminio).
- Brazos del Actuador (Las láminas que forman el "peine").
- Cable Plano Flexible / Flex (La faja de color ámbar).
- Conector del Flex (El bloque de plástico negro).
- Suspensiones (Las láminas finas al final de los brazos).
- Sliders (Los cabezales situados en la punta extrema).
La magia de la levitación magnética (El Slider)
Ahora, hagamos zoom. La "punta de la aguja" no es una aguja. Es el Slider.

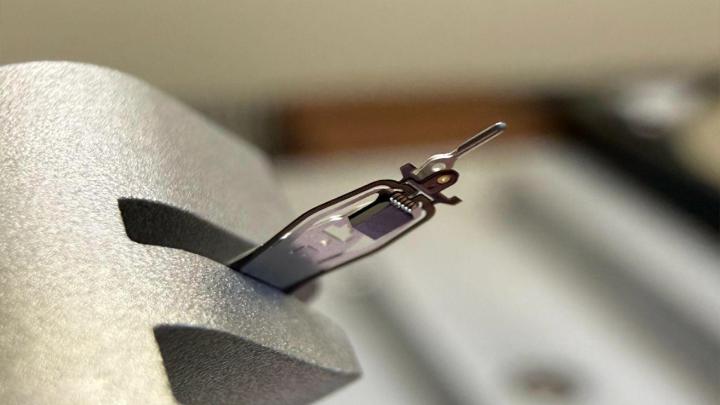

Esta toma macro nos muestra el Slider en detalle. Es ese pequeño bloque rectangular al final de la suspensión flexible. Su función es crucial: está diseñado aerodinámicamente para "volar". Al girar los platos a miles de revoluciones por minuto, crean una corriente de aire sobre la que el slider levita.
¿A qué altura vuela? A una distancia medida en nanómetros. Estamos hablando de una separación menor que el grosor de una huella dactilar o una partícula de humo. Si el Slider toca el plato mientras este gira, el desastre es inmediato. En Serman, nos gusta decir que es como pilotar un Boeing 747 a 1 mm del suelo a velocidad de crucero.
El caso del laboratorio Serman (Lo que ha ocurrido)
Lamentablemente, la precisión tiene un límite, y a veces, la física gana. Entramos en el terreno de la Alta Dificultad que manejamos en nuestro Labo I+D.

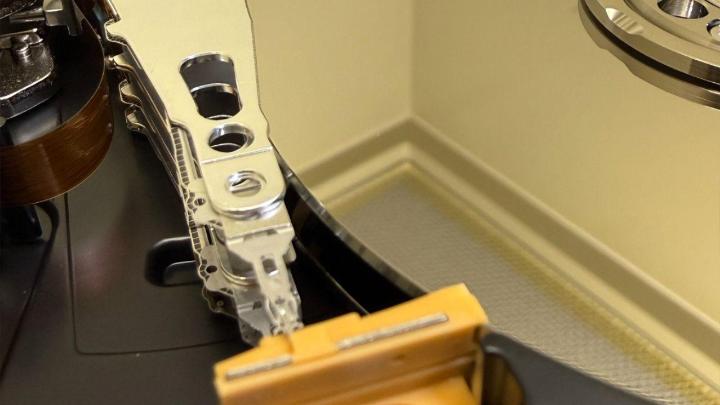

Fíjate bien en el plato magnético (la superficie reflectante). Hay un pequeño objeto metálico pegado a él. Eso es un Slider que se ha desprendido de su brazo.

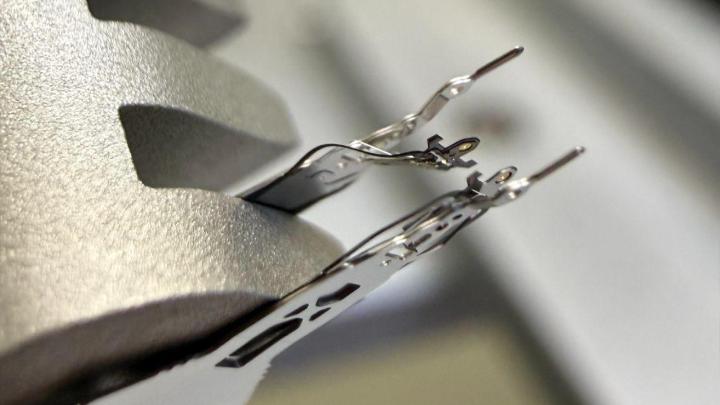

En la siguiente foto - Vista macro del bloque de cabezales (HSA) metálico plateado fuera del disco, donde se aprecia claramente la ausencia del slider en la suspensión del brazo superior, quedando solo la lámina metálica desnuda y rota.
Detalles técnicos del desastre:
Lo que estás viendo es la consecuencia de un fallo catastrófico conocido coloquialmente como "un despegue fallido" o un impacto severo. Técnicamente, ha ocurrido esto:
- Stiction (Fricción Estática) o Impacto: O bien el disco se detuvo y los cabezales no "aparcaron" correctamente en su zona segura (quedándose "pegados" al plato por fuerzas moleculares, stiction), o bien el disco sufrió un golpe físico mientras estaba encendido.
- Falla de la Suspensión: Al intentar moverse el brazo del actuador con el slider pegado al plato, o debido a la fuerza del impacto, la finísima y flexible suspensión metálica se quebró.
- El resultado: El Slider, la pieza que contiene los elementos lectores/escritores, se quedó físicamente adherido al plato superior.
Recuperar datos de este disco no es una tarea de software. Requiere una intervención quirúrgica en nuestra cámara limpia para retirar ese slider, evaluar el daño en la superficie del plato (que probablemente tenga un surco microscópico pero fatal) y, lo más difícil, trasplantar un bloque de cabezales donante compatible.
Es un caso de máxima complejidad que demuestra que elegir bien a la primera determina el resultado. En Serman, llevamos 35 años enfrentándonos a lo que otros ni sueñan.
